    当前位置：首页  >  产品展示  >    >  数控段差磨床  >  NZ-03D数控段差磨床

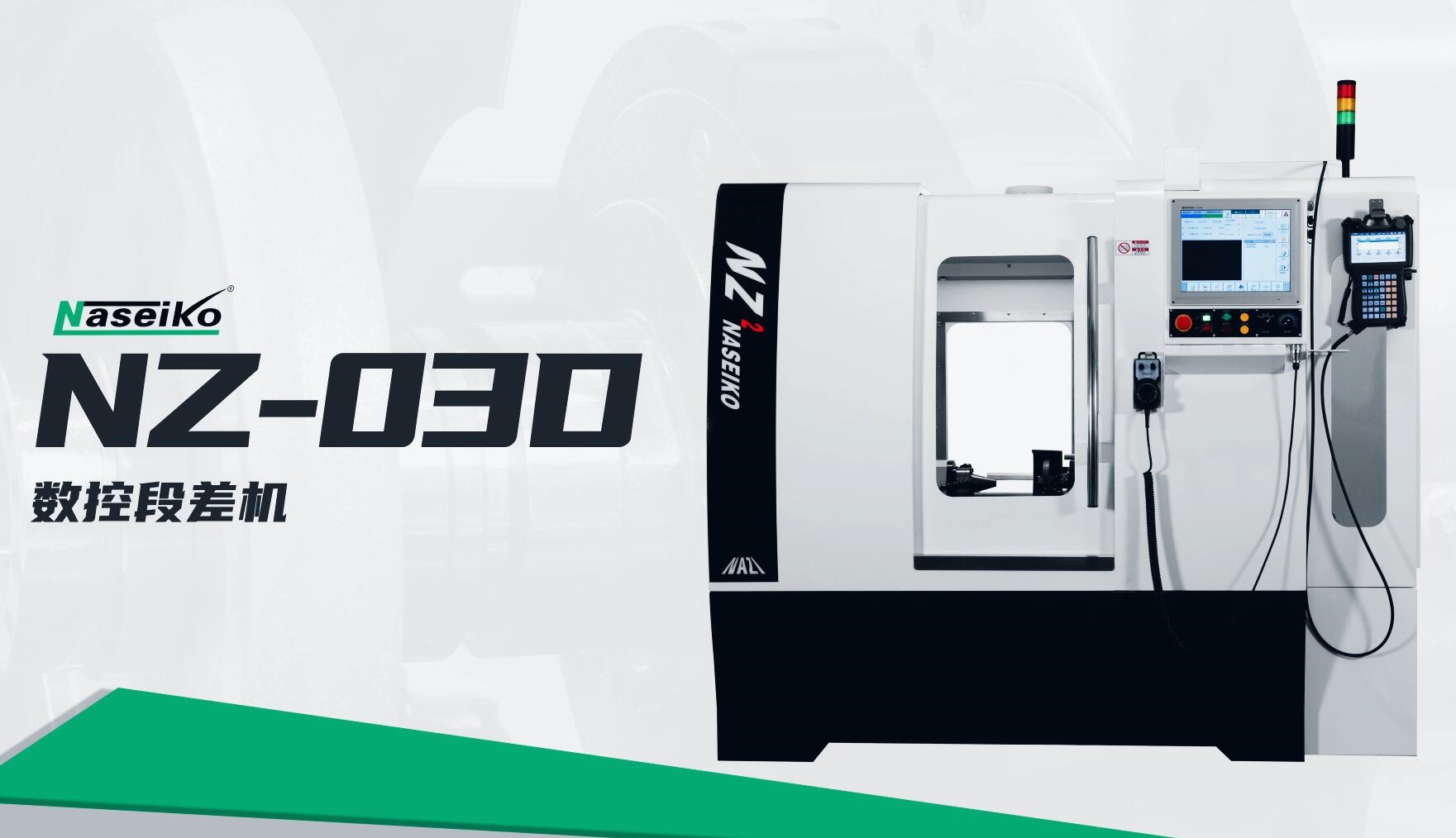

    数控段差磨床

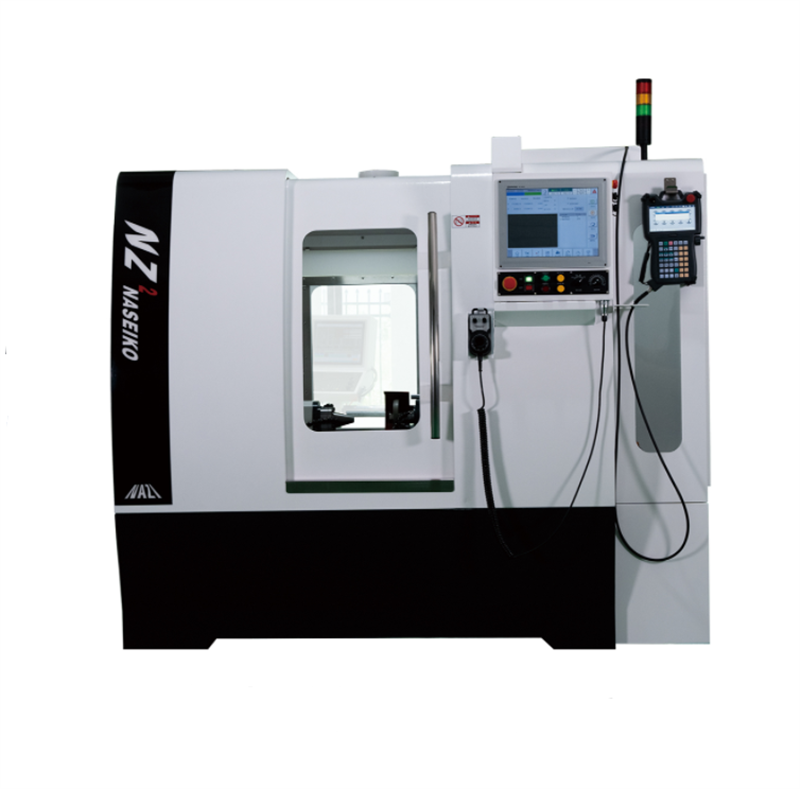

    简要描述：NZ-03D数控段差磨床(数控段差机)专用高速开槽电主轴一支,可以安装一片到二片砂轮,可整体拆卸至砂轮修整机修整砂轮；机内安装管式密封防油日光灯。

    • 产品型号：NZ-03D
    • 厂商性质：生产厂家
    • 更新时间：2025-01-02
    • 访  问  量：6919

    详细介绍

    品牌天游ty8线路检测中心/NASEIKO产地国产
    类型数控数控系统新代/SYNTEC
    界面语言中文加工用途刀具
    销售区域全国重量5000kg

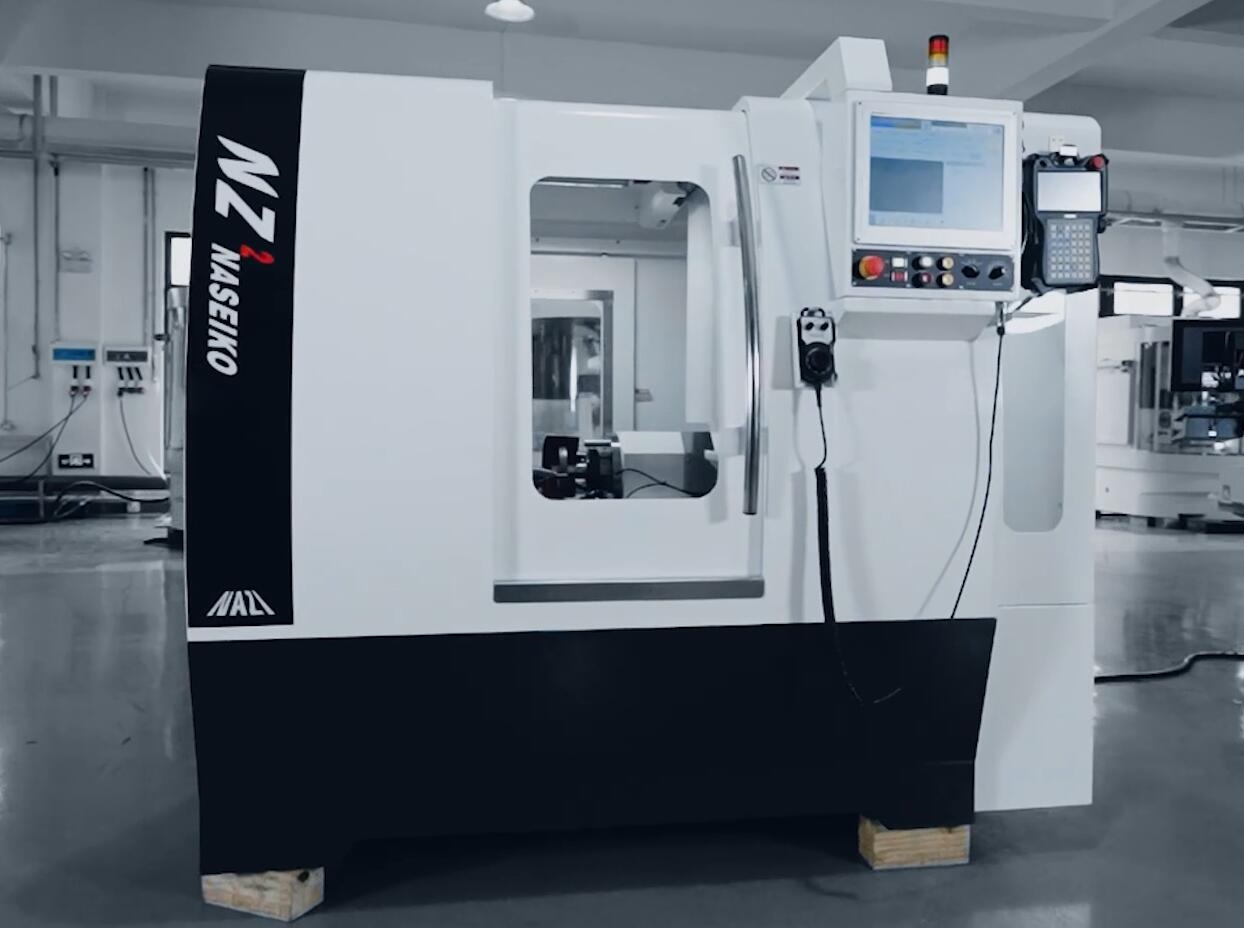

    一、NZ-03D数控段差磨床产品介绍：
    1、X轴,水平直线 CNC 数控轴，中国台湾制伺服电机，THK 精密滚珠丝杆，THK 精密滚柱导轨
    2、Y轴,水平直线 CNC 数控轴，中国台湾制伺服电机，THK 精密滚珠丝杆，THK 精密滚柱导轨。
    3、A轴,旋转永磁工件轴
    4、砂轮主轴：15KW 永磁电主轴
    5、整体大理石床身。
    6、密封机罩，方便调机，烤漆，机罩可整体拆下，方便维修。
    7、数控操作面板安装在机罩上,并采用带磁铁的移动型手轮,方便操作。

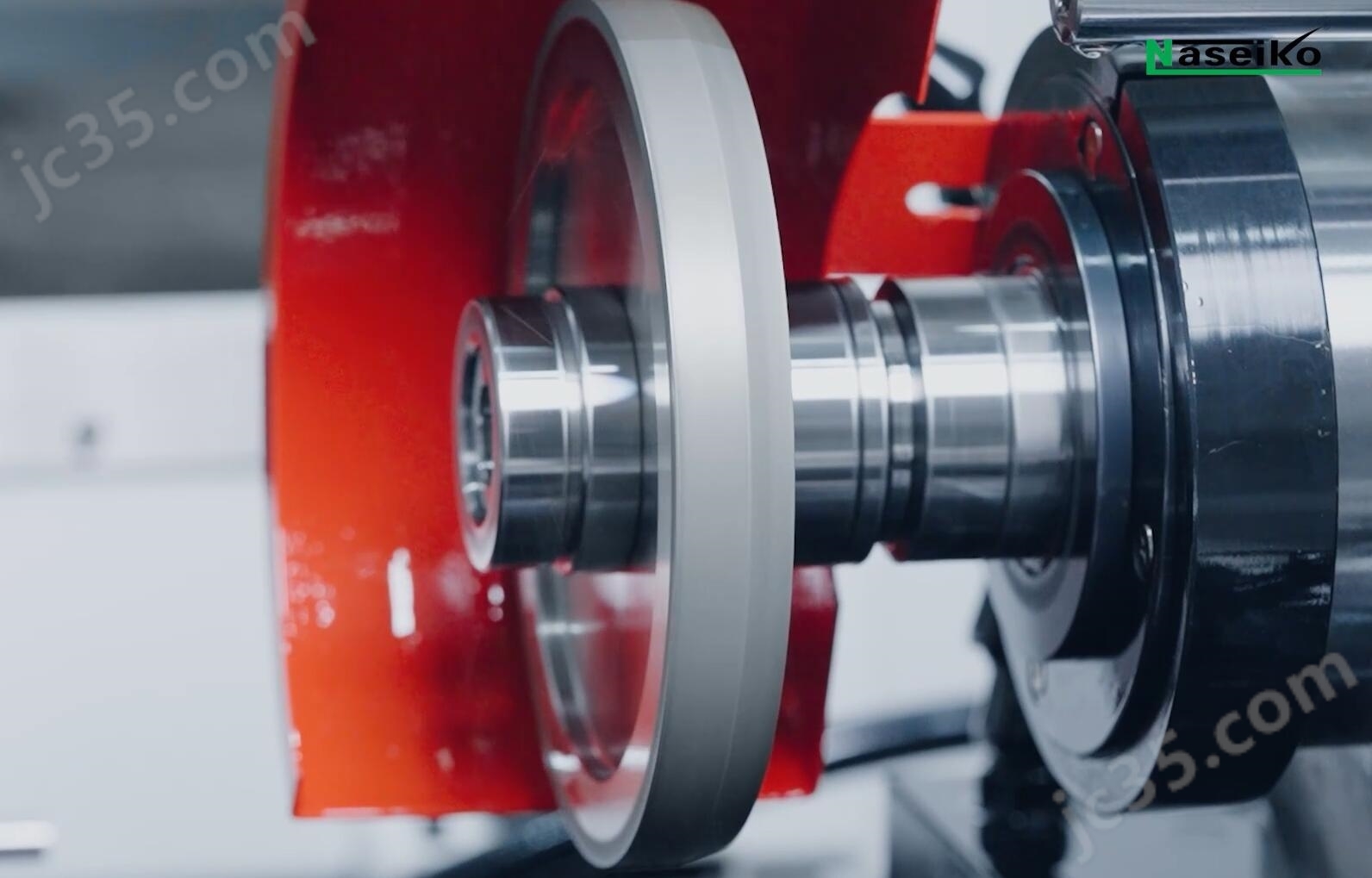

    8、专用高速开槽电主轴一支,可以安装一片到二片砂轮,可整体拆卸至砂轮修整机修整砂轮。
    9、主轴电机变频调速。
    10、机内安装管式密封防油日光灯。

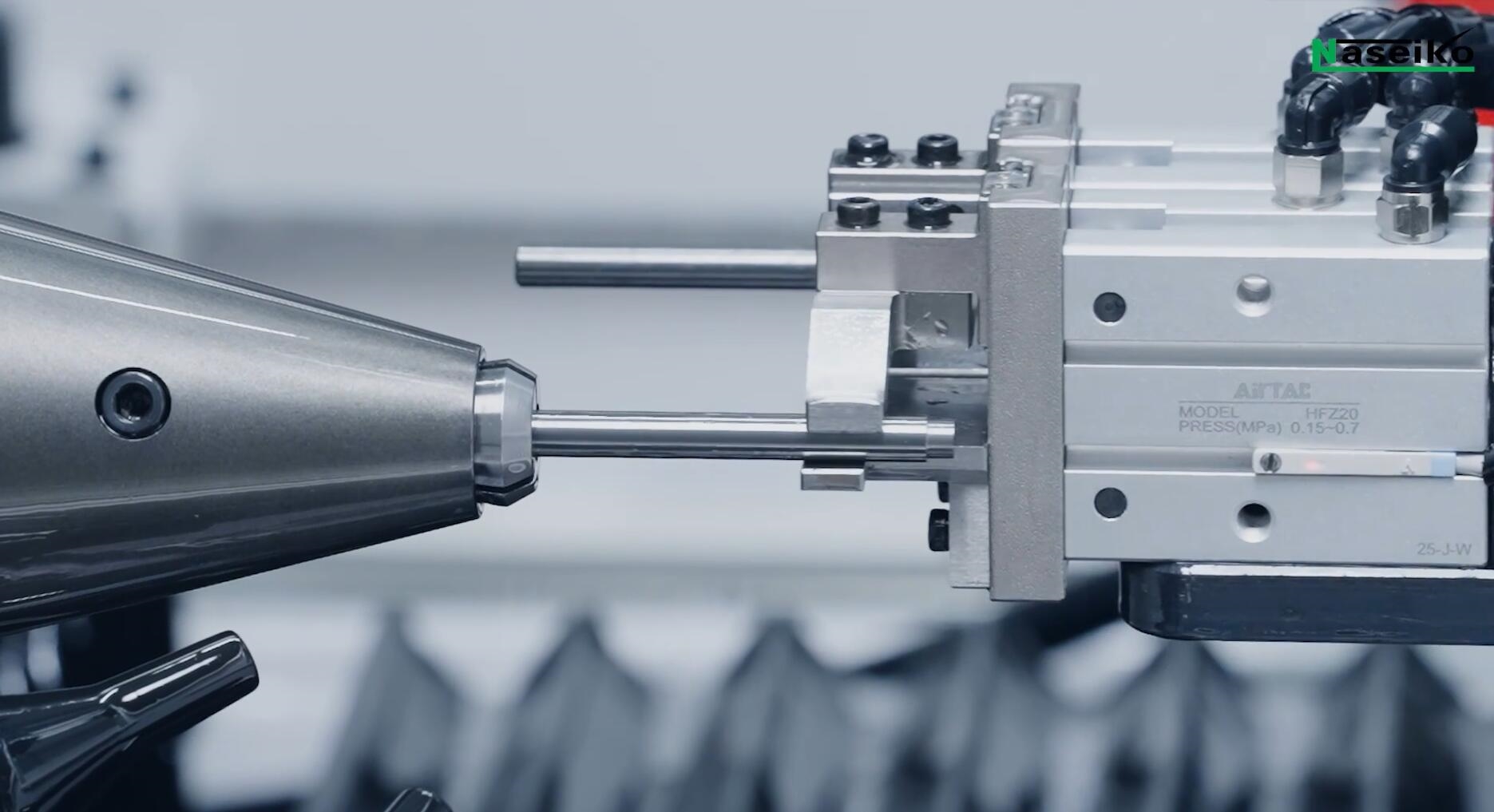

    11、中国台湾新代 SCARL，机器人自动上下料机构机独立空间安装，增长机器人使用寿命。



    数控段差机





    二、数控段差机重要配件：
    1、导轨：日本 THK P 级
    2、丝杆：日本 THK C3 级
    3、伺服马达：中国台湾新代决对值
    4、数控系统：中国台湾新代

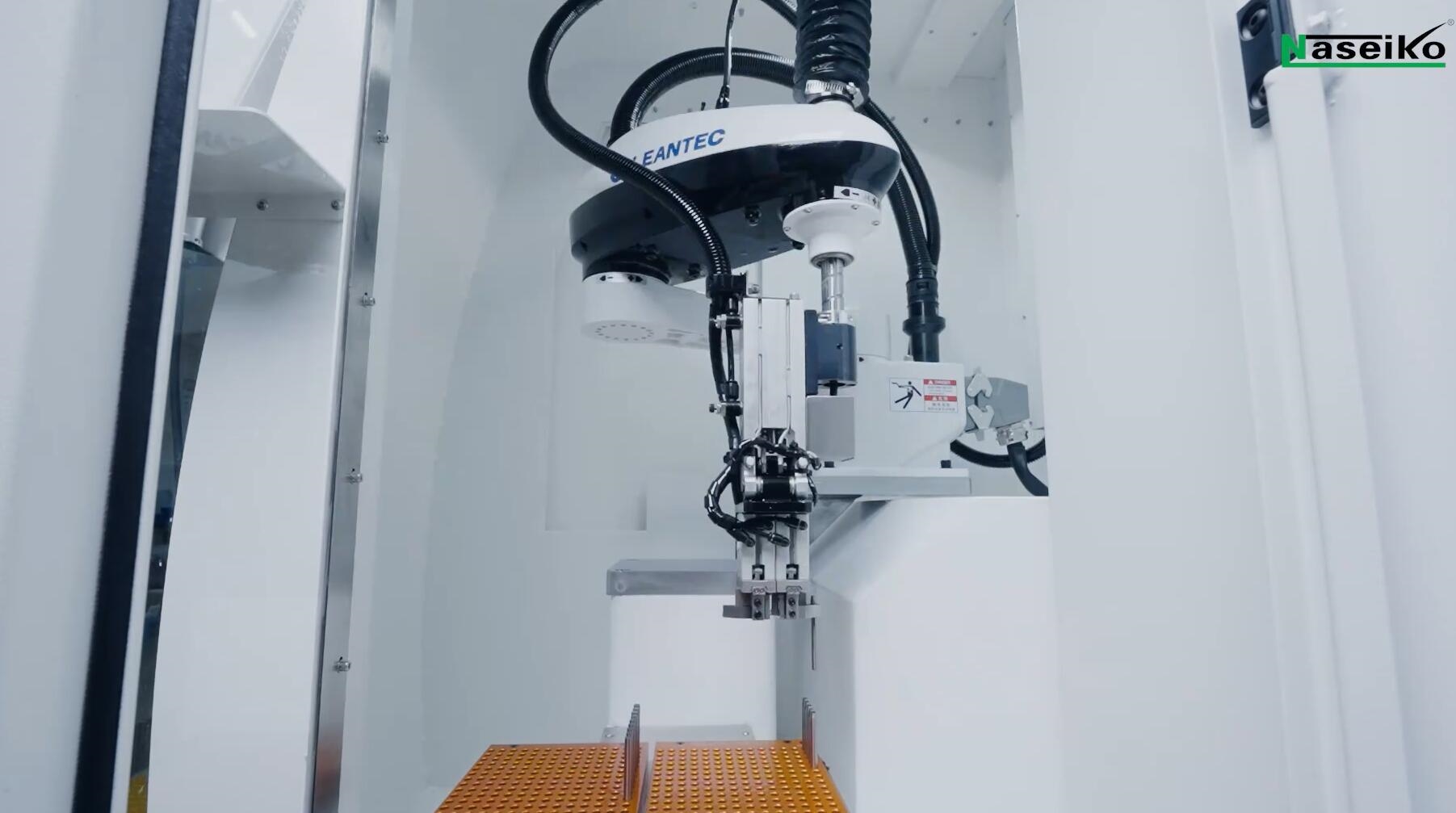

    5、机器人：中国台湾新代 SCARL（四轴）



    数控段差机

    数控段差机




    三、NZ-03D数控段差磨床（数控段差机）技术参数：
    PROJECT UNIT NZ-03D
    X 轴 - 数控四轴四联动
    Y 轴 - 进口伺服电机
    手动 C 轴 mm 240/ 300 / 190
    快速移动 X.Y mm 0.0001
    夹持最小工件直径 mm 3
    夹持最大工件直径 - 20
    夹持最大工件长度 - 150
    磨削最小工件直径 mm 1
    磨削最大工件直径 - 20
    最大工件重量 kg 5
    直线分辨率 mm 0.005
    直线重复定位精度 mm 0.004
    砂轮主轴功率 kw 标配 15KW 额定 3000-8000 转
    砂轮直径 Kg 75mm(min)～150mm(max.)
    机床重量 kw 约 3000
    总功率 kw ≤17.5kw

    数控段差机

    数控段差机
